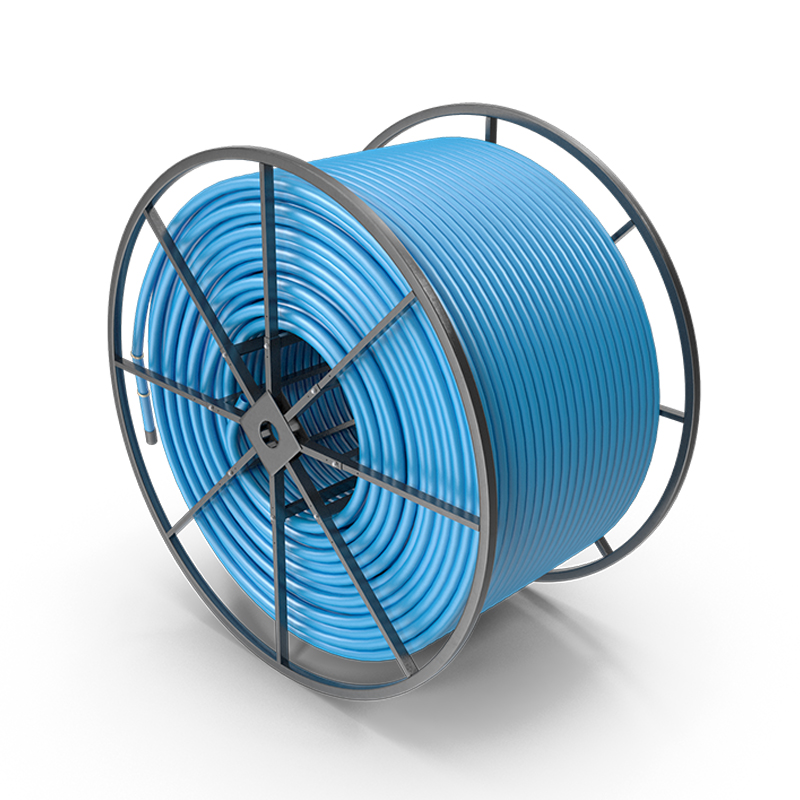

Силовой кабель из алюминиевого сплава

Правила наименования моделей продуктов

Буква «L» в модели обозначает проводник из алюминиевого сплава:
- YJ: Изоляция из сшитого полиэтилена.
- V: ПВХ-оболочка.
- H: Проводник из алюминиевого сплава.
- L: Алюминий (идентификатор материала проводника).
- 22: Броня из стальной ленты (двойная стальная лента).
- 32: Тонкая стальная проволочная броня.
- 62: Блокировочная броня из алюминиевого сплава.

Распространенные модели:

Структура продукта

1. Проводник: алюминиевый сплав серии АА8030 (содержащий железо, медь, кремний, магний, редкоземельные элементы). Изготовлены методом непрерывного литья и прокатки прутков из алюминиевого сплава с последующей вытяжкой и отжигом, скручены в компактную конструкцию с коэффициентом заполнения более 95% — намного выше, чем у обычных медных кабелей (80%), что эффективно уменьшает наружный диаметр кабеля.

2. Изоляция: сшитый полиэтилен 90°C (XLPE), преобразованный в термореактивный материал посредством силановой или пероксидной сшивки, что значительно улучшает термостойкость, устойчивость к старению и срок службы. Не выделяет коррозионные или токсичные газы при горении. Модели среднего напряжения включают экранирование проводников и экранирование изоляции (тройная экструзия).

3. Броня (опционально):
   - Двойная стальная ленточная броня (22): высокая прочность; выдерживает значительное давление; подходит для непосредственного захоронения.
   - Блокировочная броня из алюминиевого сплава (62/HS): самоблокирующаяся конструкция; противостоит внешним воздействиям; легкая; гибкая; устойчива к коррозии; предотвращает повреждение насекомыми и грызунами; высокая огнестойкость.
   - Броня из стальной проволоки (32/33): высокая прочность на разрыв; подходит для вертикальной установки.

4. Оболочка: Экологичный материал ПВХ или ЛСЖ с хорошей коррозионной стойкостью и огнестойкостью. Доступные огнезащитные марки: ZA/ZB/ZC.

Технические параметры

Номинальное напряжение: 0,6/1 кВ, 3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ, 21/35 кВ, 26/35 кВ.

Диапазон поперечного сечения: от 10 до 1000 мм².

Рабочая температура:
- Максимальная долгосрочная температура: 90°C (изоляция XLPE).
- Максимальное короткое замыкание (<=5 с): 250°С.
- Минимальная рабочая температура: -40°С.
- Температура укладки: >= 0°С.

Радиус изгиба:
- Блокировочная броня: 7D (D = наружный диаметр).
- Многожильная стальная ленточная броня: 12D.
- Одножильная стальная ленточная броня: 15D.
- Без брони: от 15 до 20D.

Сравнение электрических и механических характеристик:

Основные преимущества производительности

1. Проводимость: 61,5% IACS. Для той же допустимой токовой нагрузки алюминиевый сплав требует в 1,5 раза большего поперечного сечения, но весит всего половину.
2. Сопротивление ползучести: в 3 раза больше обычного алюминия, эквивалентно меди. Обеспечивает долговременную стабильность электрических соединений.
3. Коррозионная стойкость: алюминий образует тонкий, прочный оксидный слой при контакте с воздухом. Добавки редкоземельных элементов дополнительно повышают стойкость к электрохимической коррозии.
4. Гибкость: на 30% более гибкая, чем у меди; пружинящий механизм на 40% ниже, чем у меди. Минимальный радиус изгиба составляет 7x диаметра кабеля.
5. Экологические показатели: Значительно более низкие выбросы углерода, чем у меди в процессе производства. Изоляция и оболочка изготовлены из экологически чистых материалов.

ВИ. Сценарии применения

1. Строительная инженерия: высотные жилые шахты, распределение этажей коммерческих комплексов, большие площадки.
2. Возобновляемая энергия: стационарные установки на ветряных электростанциях (60%+ от стоимости ветрового кабеля); фотоэлектрические кабели для подключения к сети переменного тока; системы хранения энергии.
3. Инфраструктура: туннели метро (огнестойкие модели выдерживают температуру 950°C); терминалы аэропортов; реконструкция исторических зданий (минимальный радиус изгиба 7x диаметра).
4. Промышленность: Нефть/химия (устойчив к кислотам/щелочам; испытание вертикальным пламенем UL1685); горнодобывающая промышленность (срок службы до 30 лет); судостроение (проходит 5000-часовое испытание на распыление соли).
5. Энергосистемы: Распределительные сети или промышленные установки с номинальным напряжением до 35 кВ.

Стандарты внедрения

Примечание: Согласно стандарту проектирования кабелей для энергетики GB 50217-2018, в кабелях с напряжением выше 1 кВ не должны использоваться проводники из алюминиевого сплава. Тщательная оценка требуется, когда напряжение превышает 1 кВ.

Примечания по установке

1. Разъемы: необходимо использовать специальные переходные клеммы из меди и алюминия. Для предотвращения электрохимической коррозии во влажной среде используйте смазочное масло или антиоксидантное соединение.
2. Минимальный радиус изгиба: 7x наружный диаметр.
3. Выбор брони: стальная ленточная броня для устойчивости к давлению; блокировочная броня из алюминиевого сплава для легкости и устойчивости к вредителям.
4. Температура укладки: >= 0°C.
